DirectX/Hyper-V; uma perspectiva ofensiva: desdobramento de uma palestra na Black Hat

Configuração do ambiente

Já publicamos um artigo sobre como configurar um ambiente básico para realizar a depuração remota do kernel. O processo envolvia a criação de uma máquina virtual, a ativação do modo de depuração via conexão de rede e a conexão do depurador — tudo isso podendo ser feito utilizando um único computador.

Este caso é diferente. Precisamos depurar um adaptador de GPU DirectX em uma máquina Windows que atua como hipervisor (usando o Hyper-V), com uma máquina virtual executando Linux. Embora a ativação das extensões de virtualização (VT-x) em uma máquina virtual Windows permita o uso de um Hyper-V aninhado (nested Hyper-V), o adaptador DirectX não fica visível. Após testar diferentes cenários, cheguei à conclusão de que seria necessário utilizar dois notebooks.

O primeiro notebook será o sistema sob depuração (debuggee ou host1). Nele, foi instalada a versão mais recente do Windows 11:

Nessa máquina, o WSL foi instalado juntamente com o Kali como uma VM convidada:

O kernel estável mais recente utilizado no WSL para as máquinas convidadas é o 5.10.102.1-microsoft-standard-WSL2. No entanto, como eu queria utilizar a versão mais recente disponível do WSL, realizei a compilação para poder usá-la. Na data em que este exercício foi realizado, a versão mais recente era a 5.15.57.1.

Certifique-se de que o host possua GPUs particionáveis, utilizando o comando Get-VMHostPartitionableGpu:

Em um artigo anterior, vimos como realizar a depuração remota por meio de uma conexão de rede. Tentei fazer isso, mas não obtive sucesso, pois o adaptador de rede físico não oferecia suporte à depuração:

Precisei recorrer a outra abordagem. Felizmente, o Windows oferece diversas formas de depuração. Neste caso, optei pela depuração via USB3 . Para isso, precisei:

Localizar, no notebook que seria depurado, uma porta USB 3.0 com suporte a depuração. Isso pôde ser feito utilizando o USBView, presente no Windows SDK:

• Habilitar opções de depuração.

• Conecte o depurador e o alvo da depuração usando um cabo USB 3 de boa qualidade.

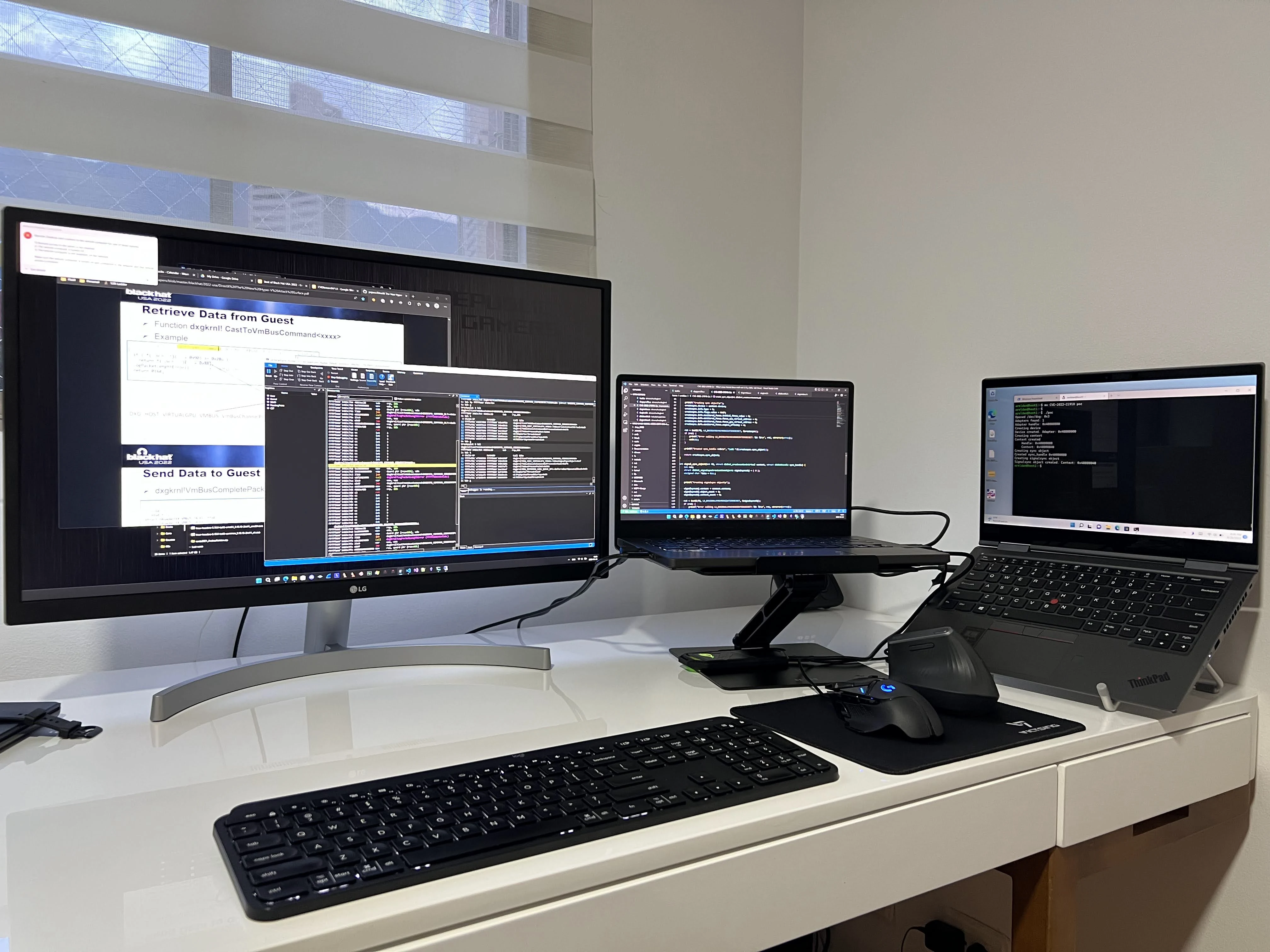

No final, o ambiente de laboratório ficou assim:

Já estamos prontos!

Um fluxo de dados do DirectX no Hyper-V atualizado

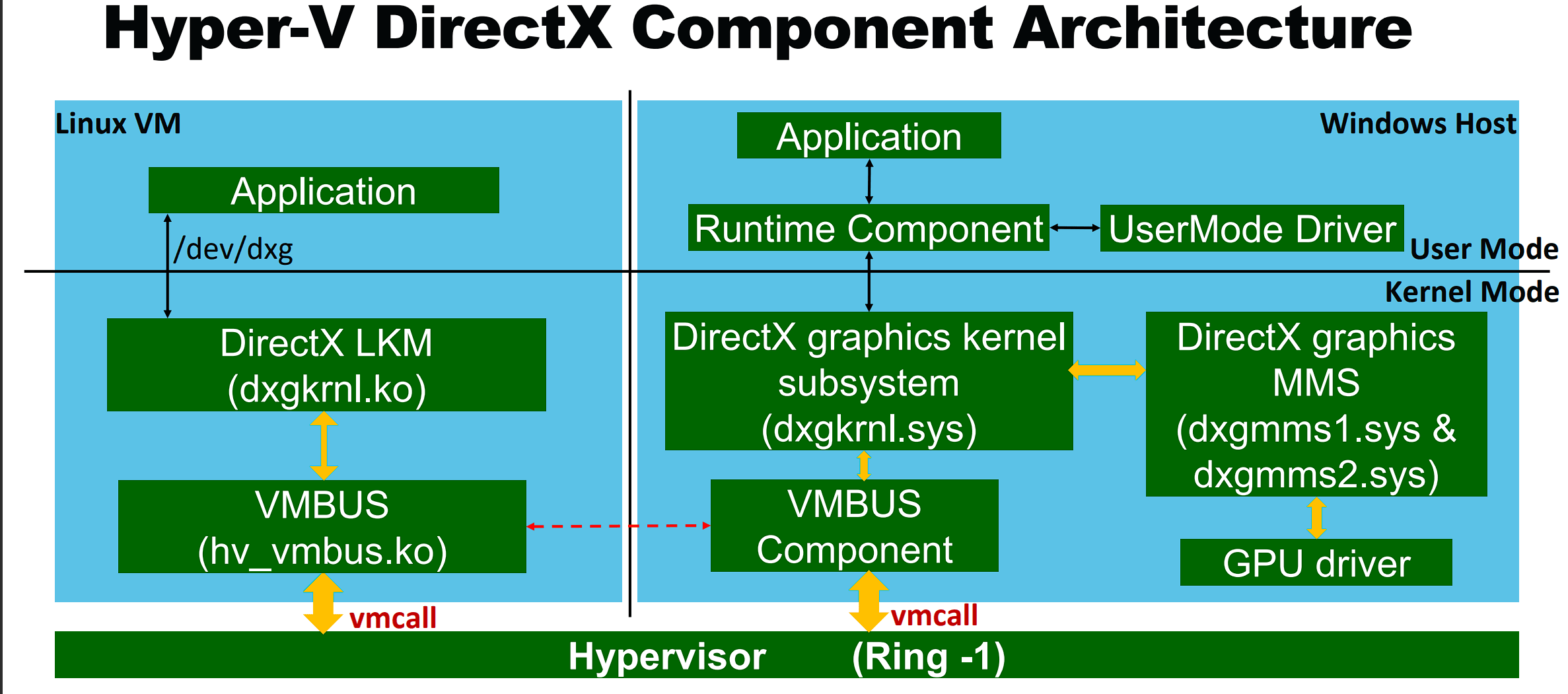

O gráfico a seguir foi apresentado por Zhenhao Hong (@rthhh17) e descreve, de forma clara, os componentes do DirectX e como eles são acessados ​​por uma máquina virtual (VM) no Hyper-V:

A seguir está um fluxo detalhado e atualizado dessas interações:

1. Existe um driver Linux chamado dxgkrnl.ko que expõe um conjunto de comandos IOCTL para interagir com os adaptadores DirectX do host.

2. Quando um IOCTL é chamado, entra em ação outro driver chamado hv_vmbus.ko, que usa o VMBUS para criar um pacote e um canal de barramento entre a máquina virtual, o hipervisor e o kernel da máquina host.

3. A carga útil (payload) do IOCTL está contida em uma estrutura chamada DXGADAPTER_VMBUS_PACKET, que contém o comando (DXGK_VMBCOMMAND) e as opções de comando a serem enviadas.

4. A máquina host implementa a contraparte de recepção e processamento no driver dxgkrnl.sys.

5. O procedimento dxgkrnl!VmBusProcessPacket é o método de recepção do VMBUS responsável por lidar com o payload de DXGADAPTER_VMBUS_PACKET.

6. Se o DXGK_VMBCOMMAND for um comando global (listado no enum dxgkvmb_commandtype_global), um ponteiro de função (chamada indireta) é configurado para um método no formato dxgkrnl!DXG_HOST_GLOBAL_VMBUS::<command>, por exemplo dxgkrnl!DXG_HOST_GLOBAL_VMBUS::VmBusDestroyProcess. Caso contrário, o fluxo pula para o ponto 7.

7. Se o DXGK_VMBCOMMAND não for um pacote de comando global, ele é processado por dxgkrnl!VmBusExecuteCommandInProcessContext, que também usa chamadas indiretas (ponteiros de função) para calcular o método de tratamento de destino dessa requisição IOCTL específica. Nesse caso, o manipulador tem o formato dxgkrnl!DXG_HOST_VIRTUALGPU_VMBUS::<command>, por exemplo dxgkrnl!DXG_HOST_VIRTUALGPU_VMBUS::VmBusCreateDevice.

8. O método de tratamento faz a conversão de tipo (cast) do pacote DXGADAPTER_VMBUS_PACKET usando dxgkrnl!CastToVmBusCommand<DXGKVMB_COMMAND_<command>> (por exemplo, dxgkrnl!CastToVmBusCommand<DXGKVMB_COMMAND_DESTROYPROCESS>) para filtrar os dados conforme necessário para esse manipulador de comando específico.

9. O manipulador realiza verificações padrão (boilerplate) e executa a ação desejada. Em alguns casos, encaminha o pacote para uma função com o padrão dxgkrnl!*Internal (por exemplo, dxgkrnl!SignalSynchronizationObjectInternal) ou dxgkrnl!Dxgk<command>Impl (por exemplo, dxgkrnl!DxgkCreateDeviceImpl), que possui as interfaces necessárias para entregar o pacote aos componentes MMS (Microsoft Media System) do DirectX presentes nos drivers dxgmms1.sys e dxgmms2.sys.

10. O sistema MMS é finalmente o encarregado de se comunicar com o driver de GPU correspondente, o qual expõe o adaptador (seja ele virtual ou físico).

11. Ao final, a resposta é enviada de volta para a máquina virtual via dxgkrnl!VmBusCompletePacket.

É um processo complexo na leitura, mas vamos vê-lo em ação. Vejamos um exemplo executando apenas um comando: Create Device. Aqui está o código de exemplo.

/*
Hyper-V -> DirectX Interaction Sample Code

Compile as: cc -ggdb -Og -o sample1 sample1.c

Author: Andres Roldan
LinkedIn: https://www.linkedin.com/in/andres-roldan/
Twitter: @andresroldan
*/

#define _GNU_SOURCE 1
#include <stdio.h>
#include <stdint.h>
#include <stdbool.h>
#include <stdlib.h>
#include <string.h>
#include <errno.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <unistd.h>
#include <sys/ioctl.h>
#include "/home/aroldan/WSL2-Linux-Kernel-linux-msft-wsl-5.15.y/include/uapi/misc/d3dkmthk.h"

int open_device() {
    int fd;
    fd = open("/dev/dxg", O_RDWR);
    if (fd < 0) {
        printf("Cannot open device file...\n");
        exit(1);
    }
    printf("Opened /dev/dxg: 0x%x\n", fd);
    return fd;
}

void create_device(int fd) {
    int ret;
    struct d3dkmt_createdevice ddd = { 0 };
    struct d3dkmt_adapterinfo adapterinfo = { 0 };
    struct d3dkmt_enumadapters3 enumada = { 0 };

    enumada.adapter_count = 0xff;
    enumada.adapters = &adapterinfo;
    ret = ioctl(fd, LX_DXENUMADAPTERS3, &enumada);
    if (ret) {
        printf("Error calling LX_DXENUMADAPTERS3: %d: %s\n", ret, strerror(errno));
        exit(1);
    }
    printf("Adapters found: %d\n", enumada.adapter_count);

    ddd.adapter = adapterinfo.adapter_handle;
    printf("Adapter handle: 0x%x\n", ddd.adapter.v);
    printf("Creating device\n");
    ret = ioctl(fd, LX_DXCREATEDEVICE, &ddd);
    if (ret) {
        printf("Error calling LX_DXCREATEDEVICE: %d: %s\n", ret, strerror(errno));
        exit(1);
    }
    printf("Device created: 0x%x\n", ddd.device);
}

int main() {
    int fd;
    struct d3dkmthandle device;

    fd = open_device();
    create_device(fd);
    close(fd);
}

/*
Hyper-V -> DirectX Interaction Sample Code

Compile as: cc -ggdb -Og -o sample1 sample1.c

Author: Andres Roldan
LinkedIn: https://www.linkedin.com/in/andres-roldan/
Twitter: @andresroldan
*/

#define _GNU_SOURCE 1
#include <stdio.h>
#include <stdint.h>
#include <stdbool.h>
#include <stdlib.h>
#include <string.h>
#include <errno.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <unistd.h>
#include <sys/ioctl.h>
#include "/home/aroldan/WSL2-Linux-Kernel-linux-msft-wsl-5.15.y/include/uapi/misc/d3dkmthk.h"

int open_device() {
    int fd;
    fd = open("/dev/dxg", O_RDWR);
    if (fd < 0) {
        printf("Cannot open device file...\n");
        exit(1);
    }
    printf("Opened /dev/dxg: 0x%x\n", fd);
    return fd;
}

void create_device(int fd) {
    int ret;
    struct d3dkmt_createdevice ddd = { 0 };
    struct d3dkmt_adapterinfo adapterinfo = { 0 };
    struct d3dkmt_enumadapters3 enumada = { 0 };

    enumada.adapter_count = 0xff;
    enumada.adapters = &adapterinfo;
    ret = ioctl(fd, LX_DXENUMADAPTERS3, &enumada);
    if (ret) {
        printf("Error calling LX_DXENUMADAPTERS3: %d: %s\n", ret, strerror(errno));
        exit(1);
    }
    printf("Adapters found: %d\n", enumada.adapter_count);

    ddd.adapter = adapterinfo.adapter_handle;
    printf("Adapter handle: 0x%x\n", ddd.adapter.v);
    printf("Creating device\n");
    ret = ioctl(fd, LX_DXCREATEDEVICE, &ddd);
    if (ret) {
        printf("Error calling LX_DXCREATEDEVICE: %d: %s\n", ret, strerror(errno));
        exit(1);
    }
    printf("Device created: 0x%x\n", ddd.device);
}

int main() {
    int fd;
    struct d3dkmthandle device;

    fd = open_device();
    create_device(fd);
    close(fd);
}

/*
Hyper-V -> DirectX Interaction Sample Code

Compile as: cc -ggdb -Og -o sample1 sample1.c

Author: Andres Roldan
LinkedIn: https://www.linkedin.com/in/andres-roldan/
Twitter: @andresroldan
*/

#define _GNU_SOURCE 1
#include <stdio.h>
#include <stdint.h>
#include <stdbool.h>
#include <stdlib.h>
#include <string.h>
#include <errno.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <unistd.h>
#include <sys/ioctl.h>
#include "/home/aroldan/WSL2-Linux-Kernel-linux-msft-wsl-5.15.y/include/uapi/misc/d3dkmthk.h"

int open_device() {
    int fd;
    fd = open("/dev/dxg", O_RDWR);
    if (fd < 0) {
        printf("Cannot open device file...\n");
        exit(1);
    }
    printf("Opened /dev/dxg: 0x%x\n", fd);
    return fd;
}

void create_device(int fd) {
    int ret;
    struct d3dkmt_createdevice ddd = { 0 };
    struct d3dkmt_adapterinfo adapterinfo = { 0 };
    struct d3dkmt_enumadapters3 enumada = { 0 };

    enumada.adapter_count = 0xff;
    enumada.adapters = &adapterinfo;
    ret = ioctl(fd, LX_DXENUMADAPTERS3, &enumada);
    if (ret) {
        printf("Error calling LX_DXENUMADAPTERS3: %d: %s\n", ret, strerror(errno));
        exit(1);
    }
    printf("Adapters found: %d\n", enumada.adapter_count);

    ddd.adapter = adapterinfo.adapter_handle;
    printf("Adapter handle: 0x%x\n", ddd.adapter.v);
    printf("Creating device\n");
    ret = ioctl(fd, LX_DXCREATEDEVICE, &ddd);
    if (ret) {
        printf("Error calling LX_DXCREATEDEVICE: %d: %s\n", ret, strerror(errno));
        exit(1);
    }
    printf("Device created: 0x%x\n", ddd.device);
}

int main() {
    int fd;
    struct d3dkmthandle device;

    fd = open_device();
    create_device(fd);
    close(fd);
}

/*
Hyper-V -> DirectX Interaction Sample Code

Compile as: cc -ggdb -Og -o sample1 sample1.c

Author: Andres Roldan
LinkedIn: https://www.linkedin.com/in/andres-roldan/
Twitter: @andresroldan
*/

#define _GNU_SOURCE 1
#include <stdio.h>
#include <stdint.h>
#include <stdbool.h>
#include <stdlib.h>
#include <string.h>
#include <errno.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <unistd.h>
#include <sys/ioctl.h>
#include "/home/aroldan/WSL2-Linux-Kernel-linux-msft-wsl-5.15.y/include/uapi/misc/d3dkmthk.h"

int open_device() {
    int fd;
    fd = open("/dev/dxg", O_RDWR);
    if (fd < 0) {
        printf("Cannot open device file...\n");
        exit(1);
    }
    printf("Opened /dev/dxg: 0x%x\n", fd);
    return fd;
}

void create_device(int fd) {
    int ret;
    struct d3dkmt_createdevice ddd = { 0 };
    struct d3dkmt_adapterinfo adapterinfo = { 0 };
    struct d3dkmt_enumadapters3 enumada = { 0 };

    enumada.adapter_count = 0xff;
    enumada.adapters = &adapterinfo;
    ret = ioctl(fd, LX_DXENUMADAPTERS3, &enumada);
    if (ret) {
        printf("Error calling LX_DXENUMADAPTERS3: %d: %s\n", ret, strerror(errno));
        exit(1);
    }
    printf("Adapters found: %d\n", enumada.adapter_count);

    ddd.adapter = adapterinfo.adapter_handle;
    printf("Adapter handle: 0x%x\n", ddd.adapter.v);
    printf("Creating device\n");
    ret = ioctl(fd, LX_DXCREATEDEVICE, &ddd);
    if (ret) {
        printf("Error calling LX_DXCREATEDEVICE: %d: %s\n", ret, strerror(errno));
        exit(1);
    }
    printf("Device created: 0x%x\n", ddd.device);
}

int main() {
    int fd;
    struct d3dkmthandle device;

    fd = open_device();
    create_device(fd);
    close(fd);
}

É um código simples:

• Abre um identificador (handle) para /dev/dxg.

• Usa esse identificador para enumerar os adaptadores disponíveis.

• Cria o identificador do dispositivo.

A saída no console deve ser algo como:

aroldan@host1:~$ cc -ggdb -Og -o sample1 sample1.c
aroldan@host1:~$ ./sample1
Opened /dev/dxg: 0x3
Adapters found: 2
Adapter handle: 0x40000000
Creating device
Device created: 0x40000000

aroldan@host1:~$ cc -ggdb -Og -o sample1 sample1.c
aroldan@host1:~$ ./sample1
Opened /dev/dxg: 0x3
Adapters found: 2
Adapter handle: 0x40000000
Creating device
Device created: 0x40000000

aroldan@host1:~$ cc -ggdb -Og -o sample1 sample1.c
aroldan@host1:~$ ./sample1
Opened /dev/dxg: 0x3
Adapters found: 2
Adapter handle: 0x40000000
Creating device
Device created: 0x40000000

aroldan@host1:~$ cc -ggdb -Og -o sample1 sample1.c
aroldan@host1:~$ ./sample1
Opened /dev/dxg: 0x3
Adapters found: 2
Adapter handle: 0x40000000
Creating device
Device created: 0x40000000

Vamos primeiro dar uma olhada no lado do Linux. Primeiro, vou pausar a execução no gdb em *create_device+176 (sample1.c:43), que é quando o IOCTL que chama o comando LX_DXCREATEDEVICE é executado:

Se verificarmos o valor da variável ddd.device antes da chamada, você deverá ver algo parecido com isto:

Após o IOCTL, podemos ver que o identificador (handle) do dispositivo agora está preenchido:

Agora, vamos examinar o host que executa o Windows. Devemos conseguir observar a criação do manipulador de dispositivo (0x40000000) em uma resposta dxgkrnl!VmBusCompletePacket. Precisaremos definir alguns pontos de interrupção (breakpoints) para verificar o fluxo. Primeiro, vamos inserir um ponto de interrupção em dxgkrnl!VmBusProcessPacket.

Ao inspecionar dxgkrnl!VmBusProcessPacket, podemos observar, em dxgkrnl!VmBusProcessPacket+0x568, a execução de uma chamada indireta. É nesse ponto que a função dxgkrnl!VmBusProcessPacket processa comandos globais do tipo DXGK_VMBCOMMAND. É possível encontrar chamadas indiretas (ponteiros de função) no espaço do kernel, uma vez que elas são encapsuladas por chamadas a _guard_dispatch_icall_fptr — um mecanismo adicionado quando o kernel é compilado com CFG.

Vamos definir outro ponto de interrupção (breakpoint) nesse local:

Agora, vamos definir um ponto de interrupção (breakpoint) em dxgkrnl!VmBus ExecuteCommand Process Context:

Agora devemos ter cinco pontos de interrupção, conforme a seguir:

Vou fazer referência aos passos descritos acima no seguinte fluxo de execução.

Ao executarmos o código de exemplo novamente, ele atinge nosso primeiro ponto de interrupção (passo 5):

Ao retomarmos a execução, o próximo ponto de interrupção (breakpoint) é atingido na chamada dxgkrnl!_guard_dispatch_icall_fptr, que consiste em uma chamada indireta para a rotina de tratamento (handler) do primeiro comando. Nesse caso, a função de tratamento foi resolvida como dxgkrnl!DXG_HOST_GLOBAL_VMBUS::VmBusCreateProcess (passo 6):

Se retomarmos a execução, uma chamada para dxgkrnl!VmBusCompletePacket é realizada para enviar ao chamador o resultado do comando dxgkrnl!DXG_HOST_GLOBAL_VMBUS::VmBus CreateProcess:

Ao retomarmos a execução duas vezes, o ponto de interrupção (breakpoint) em dxgkrnl!VmBusProcessPacket é acionado primeiro (passo 5), conforme esperado; no entanto, o próximo ponto de interrupção a ser acionado ocorre em dxgkrnl!VmBusExecuteCommandInProcessContext, o que significa que o comando recebido não é um comando global (passo 7):

Nesse método, em dxgkrnl!DXG_HOST_VIRTUALGPU_VMBUS::VmBusCreateDevice+0x8d, podemos observar uma chamada para dxgkrnl!CastToVmBusCommand<DXGKVMB_COMMAND_CREATEDEVICE>, que extrairá as partes necessárias do DXGADAPTER_VMBUS_PACKET (etapa 8):

Aqui está o código descompilado:

Mais adiante nessa função, em dxgkrnl!DXG_HOST_VIRTUALGPU_VMBUS::VmBusCreateDevice+0x3b0, podemos observar uma chamada para dxgkrnl!DxgkCreateDeviceImpl, que realiza o trabalho pesado (passo 9):

E, finalmente, ao prosseguirmos com a execução, o ponto de interrupção (breakpoint) em dxgkrnl!VmBusCompletePacket é atingido. De acordo com este artigo, o segundo parâmetro da função dxgkrnl!VmBusCompletePacket consiste nos dados a serem enviados de volta ao chamador (passo 11). Isso significa que, se verificarmos o dado do tipo double word apontado pelo registrador rdx, deveremos encontrar o manipulador de dispositivo (0x40000000) sendo retornado — tal como observamos anteriormente na saída da VM Linux:

Ótimo!

Aqui você pode baixar o arquivo sample1.c.

Conclusão

A interação entre o Hyper-V e o DirectX não é documentada oficialmente. É possível compreender a maior parte do funcionamento interno analisando o código do WSL, realizando engenharia reversa nos drivers do Windows e efetuando a depuração do kernel. No próximo artigo, veremos que a maioria dos comandos do dxgkrnl não é "sem estado" (stateless) e que alguns deles dependem da criação prévia de determinados objetos no kernel. Também veremos como explorar essa arquitetura sob uma perspectiva ofensiva.
